19" Serverschränke und
Racks zur wandmontage

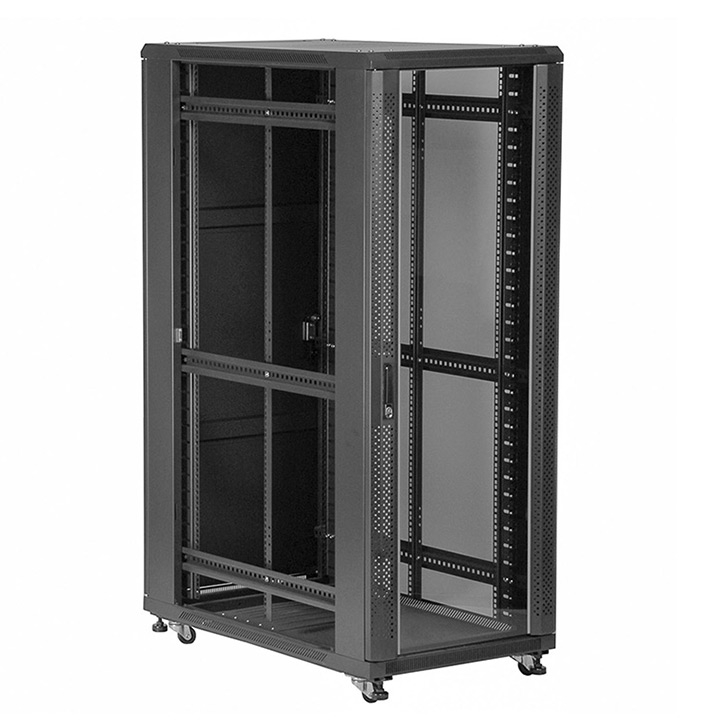

Serverschränke und Racks von Penn Elcom sind eine ideale Lösung für IT-Hardware. Für die Organisation von Netzwerkverbindungen sind die Schränke und Racks perfekt. Der Vorteil der Racks zum Server Schrank: Sie können an der Wand montiert werden.

Serverschränke und Racks zur Wandmontage sind Standardmäßig mit Rackschienen bestückt.

Ein 19-Zoll-Rack bietet eine standardisierte Montagemöglichkeit für modulare elektronische Geräte. Ein 19-Zoll-Rack besteht aus 2 Systemen mit Rackschienen, vertikal und parallel platziert auf 17,7 Zoll Abstand. In jeder Rackschiene gibt es gleich große Bohrungen mit einem horizontalen Zwischenabstand von 18.31 Zoll. Alle 19 Zoll Geräte haben eine Standardbreite von 17.7 Zoll. Befestigt werden die Geräte mit je vier Schrauben in den Lochreihen senkrecht laufender Rackschiene nahe den Vorderkanten des Regals (shelf). Diese Rackschienen sind etwa 2 mm stark (Stahl: mindestens 1,9 mm, Alu: stärker) sowie je 5/8 Zoll (15,88 mm) breit und bilden so eine 450,85 mm (entspricht 19″ minus 2 × 5/8″ = 17,75″) breite Öffnung. Die Lochreihen haben horizontal 465,14 mm (18 5/16″) Mittenabstand. Je Höheneinheit (1,75″) liegen drei Löcher in zwei Abständen von 15,88 mm (0,625″) übereinander, der Abstand zum ersten Loch der nächsten Höheneinheit ist mit 12,70 mm (≙0,5″) etwas geringer, so ergibt sich eine sichtbar rhythmische Wiederholung der Lochabstände.

In den Serverschränken und den Racks zur Wandmontage von Penn Elcom sind sowohl in der Vorder- und Rückseite Rackschienen montiert. Die Löcher zur Befestigung der Geräte sind oft quadratisch und werden mit quadratischen Käfigmuttern bestückt, die mit einer Halterung hinter den Löchern festgeklemmt werden.

Alles über
19 zoll maßen

Die Rackblenden von Penn Elcom haben eine Standardbreite von 19 Zoll. Die Höheneinheiten werden in "U" angegeben.

Eine Höheneinheit (englisch Unit, kurz U oder deutsch Höheneinheit, kurz HE), ist eine für 19 Zoll Racks verwendete Maßeinheit zur Beschreibung der Höhe des Gerätes. Dies 19 Zoll Geräte werden mit Schrauben, Käfigmuttern oder mit einem Klicksystem im Rack montiert. Geräte die in 19 Zoll Racks eingebaut werden sind zum Beispiel Mess- und Regelgeräte, Audio-, Video- und Computerausrüstung, Mischpulte, Endstufen und viele mehr Aufgrund der einheitlichen Bemaßung 19 Zoll und der Höheneinheit kann man im Vorfeld schon festlegen, welche Größe benötigt wird. 19 Zoll Racks und Serverschränke bieten eine hervorragende Lösung, um viele Geräte platzsparend.

Geräte mit einer Höheneinheit werden als "1U" (oder "1HE) bezeichnet, Geräte mit zwei Höheneinheiten als "2U" usw. 1 U entspricht 1¾ Zoll, also 44,45 Millimeter. Das 19-Zoll-Rack-System ist für gute Kompatibilität genormt (EIA 310-D, IEC 60297 und DIN 41494 SC48D).

Ein Serverschrank (in der Regel 42 HE, ca. 187 cm) kann theoretisch bis zu 42 Einheiten von 1 HE gleichzeitig aufnehmen. Des Öfteren wird ein Server mit einer Höheneinheit wegen der Gehäuseform scherzhaft als Pizza Box bezeichnet Selbstverständlich kann man verschieden HE in die Racks und Serverschränke einbauen.

Weiter 19 zoll
Artikel und sonderzubehör

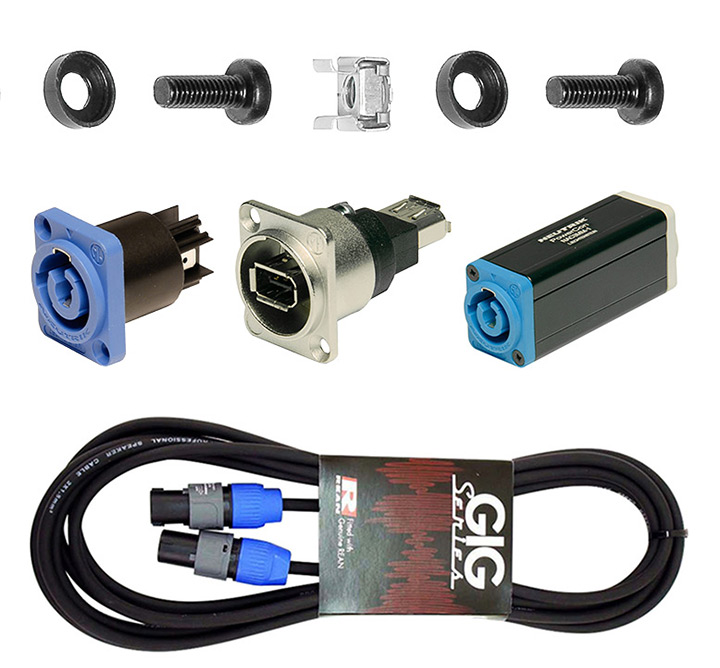

Zusätzlich zu Serverschränken, Racks und 19 Zoll Blenden sind auch andere relevante 19 Zoll Artikel von Penn Elcom im Shop erhältlich wie Stellböden, Schubladen, Auszüge und vieles mehr. Wir bieten auch eine große Vielfalt an Neutrik Steckverbindungen an, sowie Racklights, Steckdosenleisten….stöbern Sie sich durch unseren Webshop!
